Hella modul k zadním LED světlům E39

Zpráva

Birkoff · #1 Příspěvek od **Birkoff** » stř 16.01.2008 09:19

Sháním informaci o těch modulech Hella, která se dávají při výměně zadních světel u E39. Je to krabička se 4 pólovým konektorem a zapojí se mezi starou kabeláž a nové LED (FL) světlo aby CHECK nehlásil kontrolu zadních světel. Nevíte někdo co je uvnitř a jak to vlastně funguje?

link: http://www.bmwtips.com/tipsntricks/tips ... ed%201.htm
http://www.bmwdiy.info/celis-rear/index.html

sobol · #2 Příspěvek od **sobol** » čtv 31.01.2008 23:35

je to odporova zatez...tot vse..

Birkoff · #3 Příspěvek od **Birkoff** » pát 01.02.2008 08:40

Dovolím si až tak úplně nesouhlasit. Rozebral jsem tu "krabičku" a kromě odporů (zátěž), ovšem zátěže jsou každá strana jinak dělaná, jsou tam mimo jiné 2x 7805 nějaký diody a kondenzátory, takže obyčejná zátěž to nebude. Až budu mít čas a náladu, tak to vyndám oměřím a nakreslím schéma.
Jinak nezapojené do světel 10V (naprázdno), zapojené do LED 6V. Přitom těch 8x LED baští jen 135mA.

sobol · #4 Příspěvek od **sobol** » pát 01.02.2008 10:40

dobra...vicemene tedy

fix · #5 Příspěvek od **fix** » pát 01.02.2008 13:15

Birkoff píše:Jinak nezapojené do světel 10V (naprázdno), zapojené do LED 6V. Přitom těch 8x LED baští jen 135mA.

do LED jen 6V? to mě teda překvapuje protože dost lidí to má připojené na 14V (myslel jsem že LEDky jsou propojené sériově 3až3,6V*4=12až16V)
to schéma by nebylo špatné

Birkoff · #6 Příspěvek od **Birkoff** » pát 01.02.2008 15:27

fix píše:
Birkoff píše:Jinak nezapojené do světel 10V (naprázdno), zapojené do LED 6V. Přitom těch 8x LED baští jen 135mA.
do LED jen 6V? to mě teda překvapuje protože dost lidí to má připojené na 14V (myslel jsem že LEDky jsou propojené sériově 3až3,6V*4=12až16V)
to schéma by nebylo špatné

Je to tak. Ve světle jsou 2x2dráty=tedy 4Led kraj a 4Led vnitřní strana. Vždy svítí 4Led a ty čtveřice jsou připojené paralelně=tedy 4a4. Jak jsou zapojené ty 4 diody nevím, ale předpokládám že sériově. Světla jsou origo Hella.

fix · #7 Příspěvek od **fix** » pát 01.02.2008 22:42

pár typických zapojení 7805 http://www.tranzistoare.ro/datasheets/228/390068_DS.pdf

fix · #8 Příspěvek od **fix** » pát 01.02.2008 23:40

a žeby to takhle vypadalo uvnitř FL lampy?

http://www.motor-talk.de/forum/aktion/A ... &ajax=true

fix · #9 Příspěvek od **fix** » úte 05.02.2008 17:45

Birkoff píše:Ve světle jsou 2x2dráty=tedy 4Led kraj a 4Led vnitřní strana. Vždy svítí 4Led a ty čtveřice jsou připojené paralelně=tedy 4a4. Jak jsou zapojené ty 4 diody nevím, ale předpokládám že sériově. Světla jsou origo Hella.

no nejsem si úplně tak jistý, díval jsem se do světla a drátky uvnitř k ledkám na stranách jsou zapojené nějak takhle, to by znamenalo sériově:

Kód: Vybrat vše

LED -------------------------- LED
 |                              |
 |                              |
(+)                           kostra

ve světlech rv.2002 a 2006 to vypadá takhle:
žlutý - (+)
modrý - kostra
šedý (je ho vidět jen kousek nad červeným drátem) - propojení LED na pravé a levé části světla

edit:
světlo jsem připojil ke stabilizovanému zdroji a proměřil:
při 12,2V mají LED odběr 52mA
při 9V svítí dost slabě
při 8V se nerozsvítí

takže toto rozhodně není verze světla s napájením 5-6V

Birkoff · #10 Příspěvek od **Birkoff** » stř 06.02.2008 08:37

fix píše:
Birkoff píše:Ve světle jsou 2x2dráty=tedy 4Led kraj a 4Led vnitřní strana. Vždy svítí 4Led a ty čtveřice jsou připojené paralelně=tedy 4a4. Jak jsou zapojené ty 4 diody nevím, ale předpokládám že sériově. Světla jsou origo Hella.
no nejsem si úplně tak jistý, díval jsem se do světla a drátky uvnitř k ledkám na stranách jsou zapojené nějak takhle, to by znamenalo sériově:
Kód: Vybrat vše
LED -------------------------- LED
 |                              |
 |                              |
(+)                           kostra

Možná máme každej jiný světla, ale já tam tohle mám dvakrát, vnitřní+vnější strana světla, zapojený paralelně (2xžlutý a 2xzelený drátek).

fix · #11 Příspěvek od **fix** » stř 06.02.2008 12:34

to jsou věci...

žlutý a zelený drátek mám ve světlech jen 1x jak jsem nakreslil (rv. světel 2001 a 2006)

ještě bych chtěl upozornit že Hella prodává 2 verze zadních FL lamp
- verze pro facelift (při montáži na předFL auto je třeba upravit kastli)
- verze pro předFL (je o cca 50eur dražší, pasuje bez úprav!)

Hyri · #12 Příspěvek od **Hyri** » pát 08.02.2008 02:20

Ta schema by nebola zla ... diki

fix · #13 Příspěvek od **fix** » stř 20.02.2008 20:49

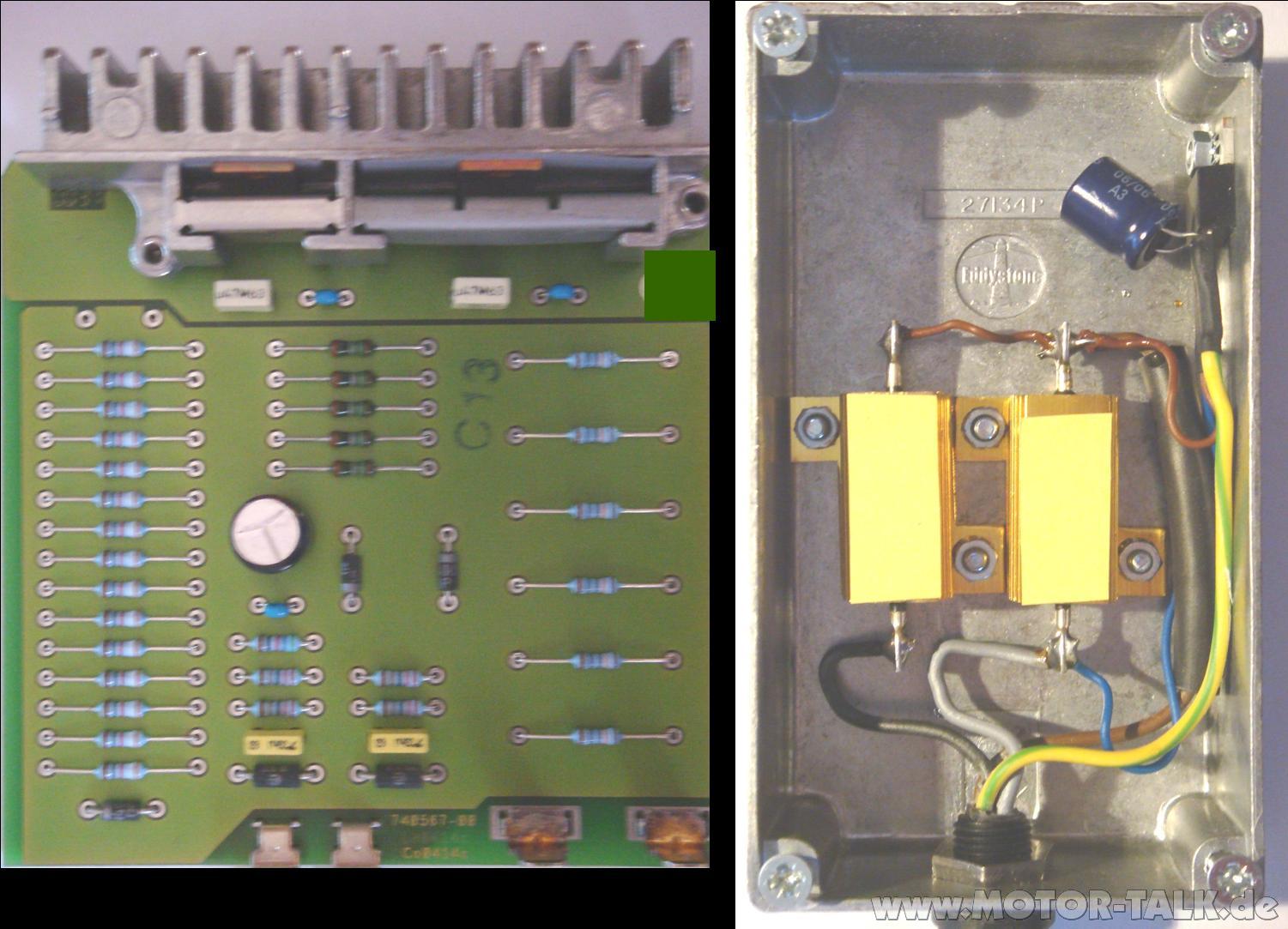

tak ještě jsem našel foto jak to vypadá uvnitř "modulů"
vlevo by měl být origo modul HELLA, vpravo modul od FIREBIRD
http://www.motor-talk.de/forum/aktion/A ... &ajax=true

Hyri · #14 Příspěvek od **Hyri** » stř 20.02.2008 21:49

Dik za fot ale chcelo by to aj zospodu a co je to tam za vykonaky , alebo aspon toho druheho... Dikes.

Birkoff · #15 Příspěvek od **Birkoff** » čtv 21.02.2008 10:49

fix píše:tak ještě jsem našel foto jak to vypadá uvnitř "modulů"
vlevo by měl být origo modul HELLA, vpravo modul od FIREBIRD
http://www.motor-talk.de/forum/aktion/A ... &ajax=true

Jo to je přesně ono. Mám tam ten Levý=origo Hella. A ty světla pro FL=nutná úprava karosérie (vrtačkou

)
Jinak schéma snad bude, jen teď nemám čas a ani náladu se v tom vrtat.

Hyri · #16 Příspěvek od **Hyri** » stř 16.04.2008 15:15

Zdar .. neco nove ? ja mam stale paralelne pripojene zarovky

gamers · #17 Příspěvek od **gamers** » pát 18.04.2008 17:26

možna to někomu pomuže

http://www.multipics.net/?id=4609256&klic=XZrmWpm5

kadous · #18 Příspěvek od **kadous** » úte 22.04.2008 11:21

taky vyuziji teto diskuze mam e39 6/1998 tds provedl jsem vymenu svetel za lift, vzadu vcetne origo hella modulu a diody mi sviti nejak slabeji nez kolegovi na 2001 se stejnymi svetly,ve dne proste nic moc,co s tim???

fix · #19 Příspěvek od **fix** » úte 22.04.2008 11:51

podle diskuse na 1.stránce a podle obrázků to vypadá že existují 2 verze LED světel, 1 na 6V a druhý na 12V (podle toho jak mají diody uvnitř pospojovaný) - napadá mě jestli nemáš ty 12V lampy a k tomu 6V moduly

mám 12V lampy a když je připojím k baterce, svítí to hodně slušně

kadous · #20 Příspěvek od **kadous** » úte 22.04.2008 16:22

tema 6 a 12 voltama si nejsem az tak jistej ale nic mene mam ty moduly 12v aspon to na nich je napsany kdyz ho odpojim tak se rosviti brzda
